概述
GCK/L型低压抽出式开关柜，（以下简称开关柜）适用于三相交流50（60）Hz，额定电流380（400）V、660V，额定电流5000A及以下的三相四线制及三相五线制电力系统，广泛应用于发电厂、变电站、工矿企业、大楼宾馆、机场、码头以及广播电视等通信中心，作为发电、输配电、电能转换及电能消耗的动力配电中的PC和电动机控制中心MCC。

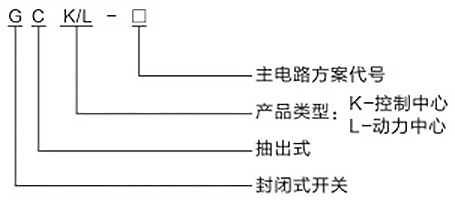

型号及含义
正常使用条件
1.周围环境温度最高不高于+40℃，最低不低于-10℃；并且24h内平均温度不高于+35℃；
2.周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对温度，如+20℃时为90%，但考虑到由温度的变化有可能会偶然产生凝露影响；
3.户内使用，使用地点的海拔度不得超过2000m；
4.装置应安装在无剧烈震动和冲击，以及不使电器元件受到腐蚀的场所。
结构特点
1.开关柜的基本骨架为组合装配式结构，柜架的整个结构采用自攻螺丝紧固连接而成。加上门、隔板、封板，支架以及母线、抽屉及电器组件等组成一台完整的开关柜。由于原来的GCK/L的骨架采用了KB型材，这种型材的钢板较薄，另外该型材在镀锌时基中内部部分有死角，使得柜体的使用寿命大大缩短，同时又考虑到其整体结构的标准化等因素，我公司大胆加以改进，采用了C型特种型材，以25mm为模数，2mm厚的钢板弯制而成，再加上装配时全部采用钢性较强的自功螺钉进行坚固，使得组合更方便灵活，使用寿命更持久。
2.开关柜采用模数化设计，本柜体分成三个区，顶部为母线区，前部为电器区，后部为电缆出线区，电器区和电缆区均由钢板隔开，以保证线路正常运行，有效防止故障扩大，当电器元件抽出柜外后，柜内带电体均不外露，对用户来讲，使用更安全可靠，对于馈电柜，柜宽为600mm，最多可装9个或18个馈电回路，（18个馈电回路只适用干63A下容量的负载单元）。
3.按开关柜使用特征可分为受电柜、PC柜（动力中心）、MCC柜（电动机控制中心）、电容补偿柜。

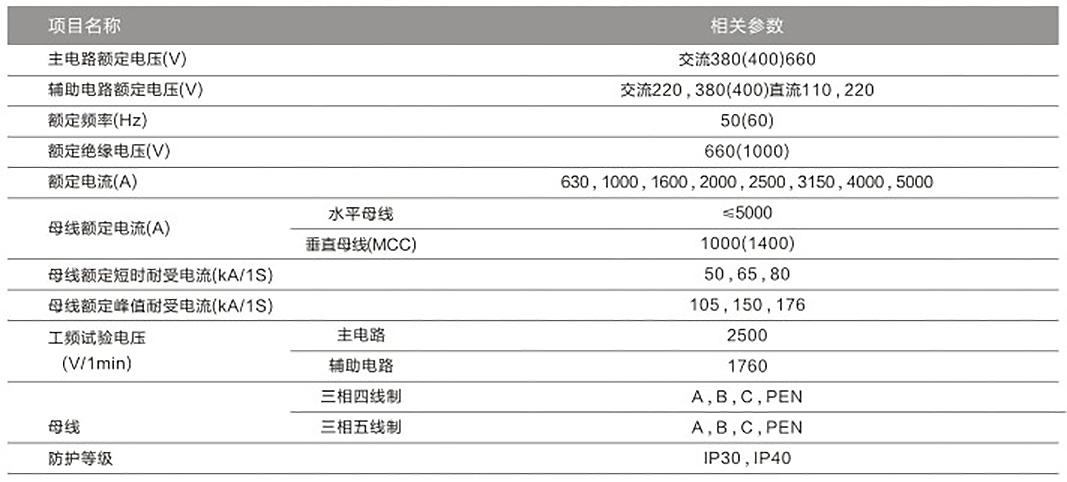

开关柜主要技术参数
