概述
GCS型低压成套开关设备（试验报告），（以下简称装置）是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情，具有较高技术性能指标、能够适应电力市场发展需要，可与进口低压抽出式开关产品具有竞争优势。该装置目前已被电力用户广泛使用。
装置适用于发电厂、石油、化工、治金、纺织、高层建筑等行业的配电系统。作为三相交流频率为50（60）Hz、额定工作电压为380（400V）、（660V），额定电流为5000A及以下的发、供电系统中的配电、电动机集中控制、无功率补偿使用的低压成套配电装置。
装置的设计符合下列标准
IEC439-1《低压成套开关和控制设备》
GB7251《低压成套开关设备》

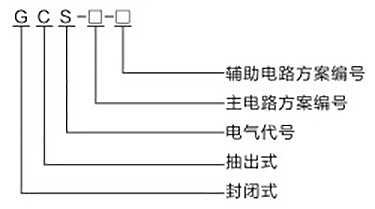

型号及含义
正常使用条件
1、周围环境温度最高不高于+40℃，最低下低干-10℃；并且24h内平均温度不高于+35℃。超过时，需根据实际情况降容运行；
2、户内使用，使用地点的海拔高度不得超过2000m；
3、周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对温度，如+20℃时为90%，应考虑到由温度的变化有可能会偶然产生凝露影响：
4、装置安装时与垂直的倾斜度不超过5°，且整组柜列相对平整；
5、装置应安装在无剧烈震动和冲击，以及不使电器元件受到腐蚀的场所；注：超出上述正常使用条件时，用户可与制造厂协商解决。
主要技术参数

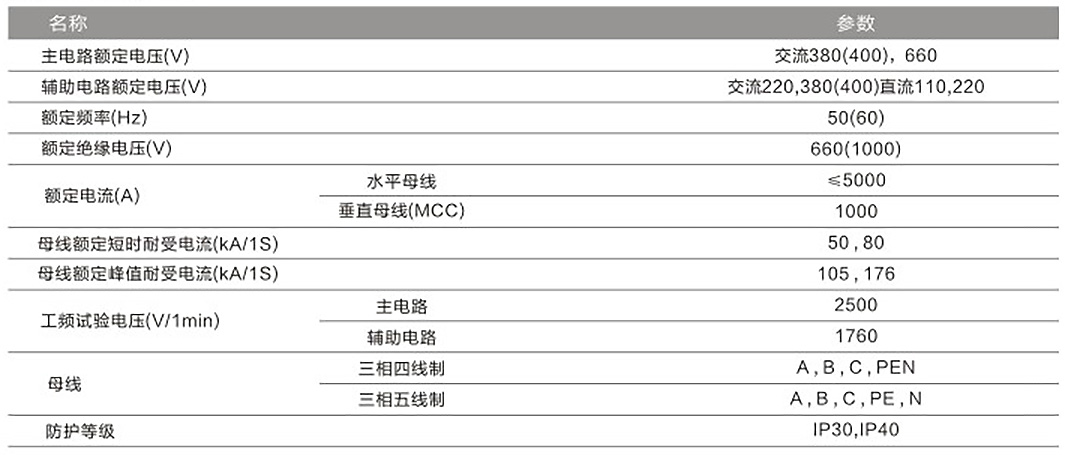

开关柜主要技术参数
结构特点
1、产品的主构架采用8MF型钢，构架采用拼装和部分焊接两种结构形式。主构架上均有安装孔模数E=20mm。
2、产品各功能室严格分开，其隔室主要分为功能单元室、母线室、电缆室，各单元的功能相对独立。
